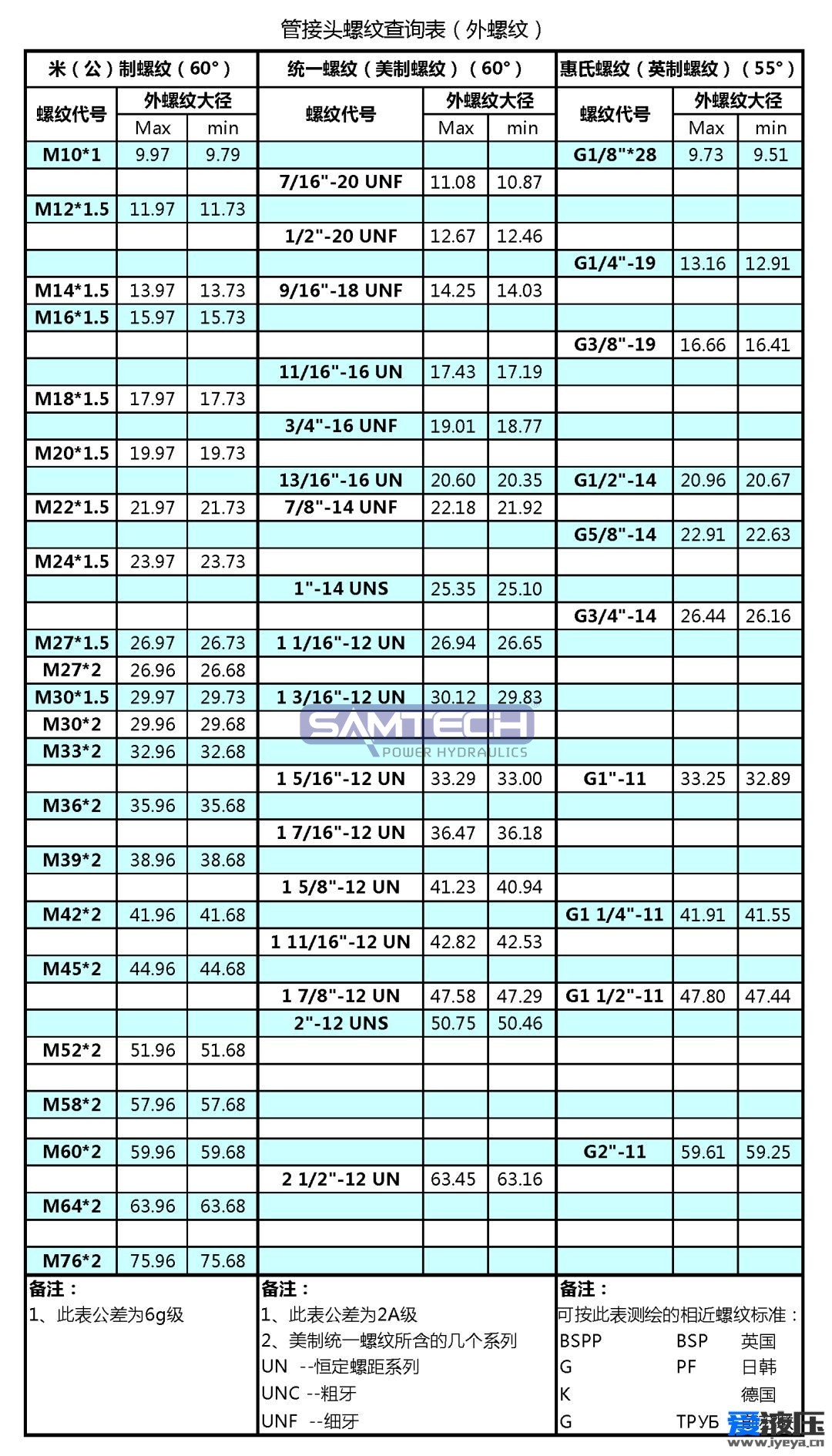

液壓管接頭螺紋查詢表

Print       Small   Middle   Big


公制螺紋

螺紋標準的一種,又稱米制螺紋,與英制螺紋最大的區別是螺距用毫米計量。公制螺紋用螺距來表示,美英制螺紋用每英寸內的螺紋牙數來表示,這是它們最大的區別,公制螺紋是60度等邊牙型,英制螺紋是等腰55度牙型,美制螺紋60度。

標注方法:

普通螺紋的牙型代號為M,有粗牙和細牙之分,粗牙螺紋的螺距可省略不注;中徑和頂徑的公差帶代號相同時,只標注一次;右旋螺紋可不注旋向代號,左旋螺紋旋向代號為LH;旋合長度為中型(N)時不注,長型用L表示,短型用S表示。

美制螺紋

又名統一螺紋。1864年,美國人威利.賽特斯(Willian Sellers)參照英國惠氏螺紋標準體系制定了美國國家螺紋(N)。這兩種螺紋在直徑與螺距系列和公差方面很相近。美制螺紋有粗牙系列UNC、細牙系列UNF、特細牙系列UNEF、定螺距系列UN。

標注方法:

螺紋直徑—每英寸牙數系列代號—精度等級

示例:

粗牙系列 3/8—16 UNC—2A

細牙系列 3/8—24 UNF—2A

特細牙系列 3/8—32 UNEF—2A

定螺距系列 3/8—20 UN—2A

第一位數字3/8表示螺紋外徑,單位為英寸,轉換為米制單位mm要乘以25.4,即3/8×25.4=9.525mm;第二、三位數字16、24、32、20為每英寸牙數(在25.4mm長度上的牙數);第三位以后的文字代號UNC、UNF、UNEF、UN為系列代號,最后兩位2A為精度等級。UNC:統一粗牙螺紋

惠氏螺紋

液壓接頭螺紋一般采用的是55°英制非密封管螺紋(G)。

標注方法

英制非密封管螺紋的完整標記由螺紋特征代號、螺紋尺寸代號、中徑公差等級代號和旋向代號組成。英制非密封圓柱螺紋的特征代號為:G。對英制非密封圓柱內螺紋,其中徑公差等級代號省略不標;而英制非密封圓柱外螺紋的中徑公尺等級代號分別為A和B。左旋螺紋的旋向代號為LH;右旋螺紋的旋向代號省略不標。當表示英制非密封管螺紋的螺紋副時,僅標注外螺紋的標記代號。

示例:

尺寸代號為2的右旋,非密封圓柱內螺紋:G2

尺寸代號為3的A級,右旋,非密封圓柱外螺紋:G3A

尺寸代號為4的B級,左旋,非密封圓柱外螺紋:G4 B-LH

尺寸代號為2的右旋,非密封圓柱內螺紋與A級圓柱外螺紋組成的螺紋副:G2A
