液壓減壓閥工作原理及故障維修
液壓減壓閥簡介
液壓減壓閥屬于具有出口壓力反饋的氣控調壓溢流組合閥，有調壓閥和溢流閥的特性，故可同時代替調壓閥和溢流閥進行工作，比在氣路系統中單獨設置調壓閥和溢流閥，系統簡化、結構緊湊，同時也消除了調壓閥和溢流閥之間設定壓力差，保證系統中的空氣壓力能更準確地調節并穩定在所需要的設定壓值上。

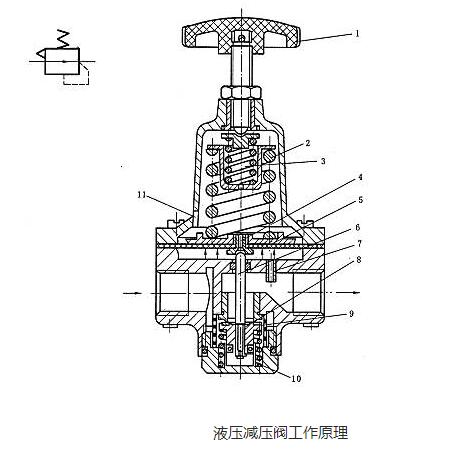

液壓減壓閥工作原理
在沒有先導信號輸入時，處于常閉狀態，當先導氣路的壓縮空氣進入B腔后，此閥開始工作。輸出壓力的高低，由進入先導氣口CP的氣壓來控制，通過調整其壓力來設定出口壓力。由CP口進入控制腔B的壓縮空氣，推動活塞連同其上的閥芯一起沿軸向向上移動，克服彈簧7的力，使其壓縮。
當閥芯6的溢流閥口（即上端面）與閥蓋3的底面完全接觸后，輸出與溢流的通道被隔斷?；钊^續上移、閥芯將閥蓋沿軸向向上推移，并使閥蓋上的彈簧壓縮，調壓閥口被打開，輸入腔與輸出腔連通，輸入腔的壓縮空氣經調壓口進入輸出腔，經OUT口輸出，輸出腔的壓縮空氣經閥體上的2條氣路進入A腔和C腔。3個腔體內的氣體的壓力是相同的。
液壓減壓閥故障維修
減壓閥出現故障的原因可能是因為壓力過高或者低于溢流閥，也有可能是因為壓力的不安定。這些故障都有可能導致閥芯的動作不連貫，或者提動閥不安定，也有可能導致油中混進空氣。針對這些，我們可以打開排油的背壓變動閥芯中央的小孔，排查里面的油量。接著與其他的控制閥的油管分開打開，拍出里面的空氣。這里尤其需要注意的就是液控閥。
